MP701 Исполнительный элемент (4 независимых канала по 2 кВт 10А)

Силовой модуль коммутации предназначен для обеспечения управления при помощи устройств NetPing силовыми электроприборами от слаботочных выходов различных датчиков.

  • Число каналов управления – 4;
  • Возможность управления индуктивной нагрузкой;
  • Напряжение коммутации до 250 В;
  • Напряжение питания 5 В;
  • Напряжение управления 1,5 В … 5 В;
  • Ток коммутации канала: до 3 А (ограничено толщиной меди печатной платы);
  • Пластиковый корпус;
  • Съёмный провод длиной 2 м.

Описание

Наименование Статус Рекомендованная розничная цена, руб
MP701 Исполнительный элемент (4 независимых канала по 2 кВт 10А) В продаже 3640

Устройство не предназначено для бытового применения.

MP701 исполнительный элемент (4 независимых канала по 2кВт 10А) управляет 4 каналами и обеспечивает гальваническую развязку между датчиками и электроприборами. Исполнительный элемент управляется подачей напряжения 1,5 В … 5 В, поступающего от устройства NetPing. При желании изделие может быть размещено в корпусе, который входит в комплект поставки. Однако доработать его (сделать отверстия и вырезы) пользователь должен самостоятельно.

Исполнительный элемент MP701 может работать с устройствами удалённого мониторинга датчиков и устройствами управления электропитанием (PDU): UniPing server solution v3/SMSUniPing server solution v3, UniPing v3NetPing 8/PWR-220 v3/SMS, NetPing 2/PWR-220 v2/SMS, NetPing 2/PWR-220 v3/ETH.

Меры предосторожности:

  • Не превышайте максимально допустимое напряжение питания исполнительного элемента;
  • Не путайте полярность питания исполнительного элемента;
  • Не превышайте максимально допустимую мощность нагрузки;
  • Несоблюдение данных требований приведет к выходу исполнительного элемента из строя

Подключение MP701 к устройствам NetPing

Напряжение питания 5 В («G», «+»), а также управляющие сигналы (контакты «1», «2», «3», «4») подаются на разъём в центре печатной платы. Обозначение контактов разъёма имеются на печатной плате с обратной стороны. Разъёмы по краям печатной платы служат для подключения коммутируемых нагрузок.

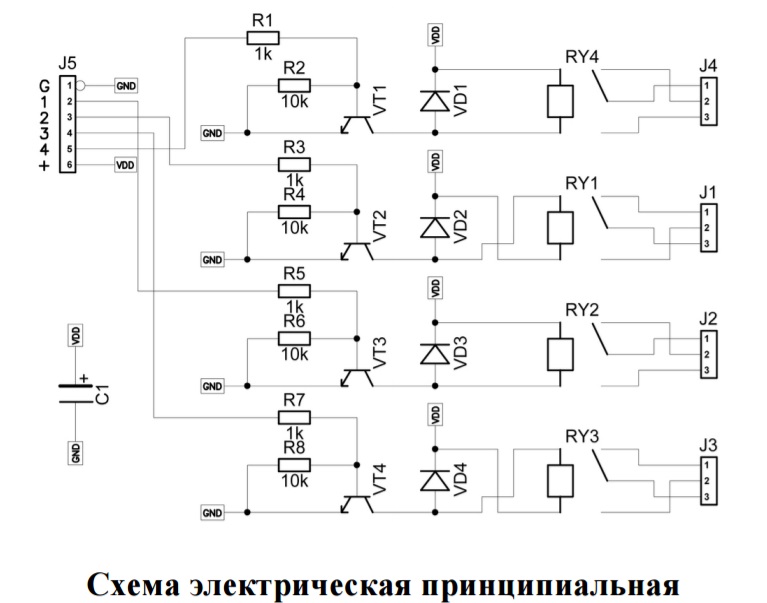

MP701 - схема электрическая принципиальная

Внимание: изделие не содержит защитных предохранителей, соблюдайте осторожность при монтаже!

UniPing server solution v3/SMS

Управление от IO линии в режиме «выход»:

Подключение MP701 к UniPing server solution v3SMS

UniPing server solution v3

Управление от IO линии в режиме «выход»:

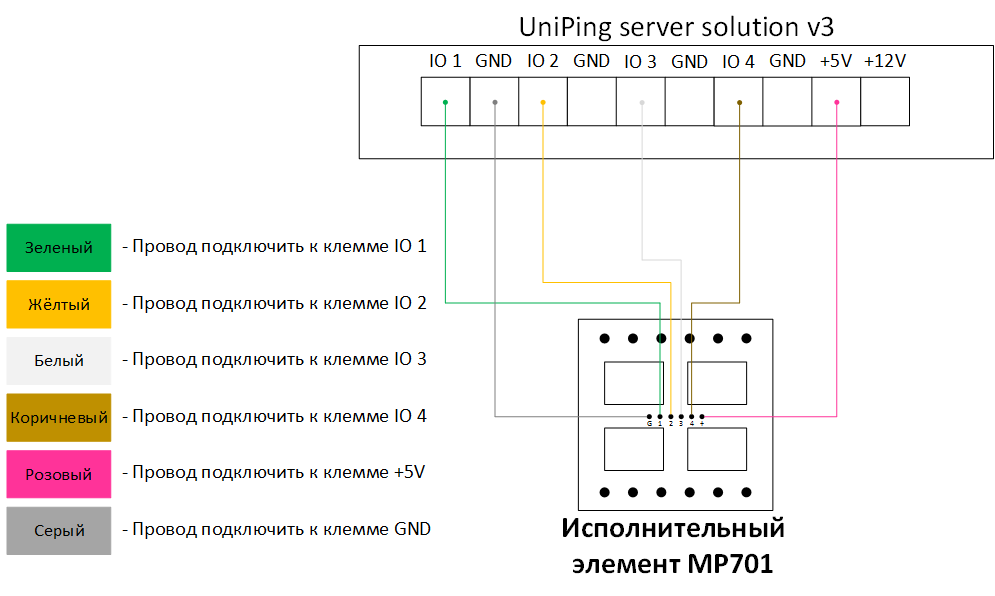

Подключение MP701 к UniPing server solution v3

UniPing 3

Управление от IO линии в режиме «выход»:

NetPing 8/PWR-220 v3/SMS

Управление от IO линии в режиме «выход»:

NetPing 2/PWR-220 v2/SMS

Управление от IO линии в режиме «выход»:

Подключение MP701 к NetPing 2PWR-220 v2SMS

NetPing 2/PWR-220 v3/ETH

Управление от IO линии в режиме «выход»:

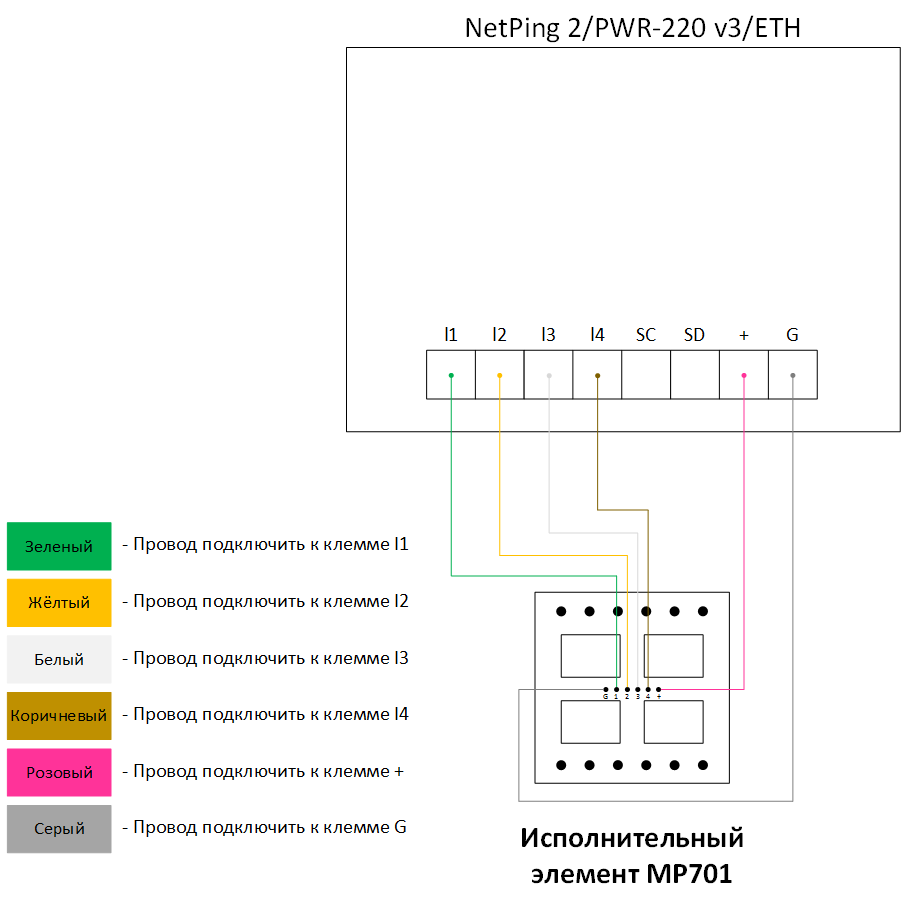

Подключение MP701 к NetPing 2PWR-220 v3ETH

Спецификация

Физические параметры

Максимальный ток коммутации
Размеры устройства 70 x 50 x 28
Комплект поставки Устройство, корпус, соединительный кабель, инструкция
Электропитание
Корпус Пластик
Напряжение управления 1.5В .. 5В
Напряжение коммутации До 250В
Ток питания Не более 200 мА
Диапазон температур -30°C .. 60°C
Вес 109 г.

Управление электропитанием

Количество независимых каналов управления электропитанием 4 канала


Документация и файлы
