Датчик дыма комбинированный (дым/тепло) ИП 212/101-2М-A1R с базой Е412NL

Комбинированный извещатель предназначен для обнаружения возгораний в помещениях различных зданий и сооружений по увеличению оптической плотности среды при её задымлённости, по значению температуры окружающей среды или по скорости ее нарастания. Подключается к устройствам UniPing.

Купольная конструкция корпуса для крепления на потолок;
Четырёхпроводной шлейф длиной 2 метра, питающий извещатель;
Инерционность срабатывания извещателя не более 10 секунд;
Температура срабатывания при медленном повышении 58°С;
Скорость повышения температуры, при которой срабатывает извещатель 8°С/мин;
Степень защиты оболочки IP20;
Тип выхода «сухой контакт»;
Напряжение питания извещателя 8 В … 30 В;
Диапазон рабочих температур -30°C … +70°C;
Состояние контактов: Н.З. (нормально закрытые или замкнутые);
Пластиковый корпус

Описание

Устройство не предназначено для бытового применения.

Датчик дыма ИП 212/101-2М-A1R предназначен для обнаружения возгораний в помещениях различных зданий и сооружений по увеличению оптической плотности среды при её задымлённости, по значению температуры окружающей среды или по скорости ее нарастания. Благодаря этому он срабатывает при любом типе возгорания: сопровождающимся задымлением или повышением температуры. Простейшая логика ИЛИ (т.е. срабатывает или дымовой или тепловой канал) дополнена интеллектуальным алгоритмом обработки данных от обоих каналов. В извещателе ИП212/101-2М-A1R использована эффективная конструкция дымозахода и горизонтально вентилируемая дымовая камера, обеспечивающие уменьшение влияния запыленности, реализован алгоритм компенсации запыления дымовой камеры, а также метод прямого измерения температуры окружающей среды и скорости ее нарастания при помощи малоинерционного термочувствительного элемента. Двухцветный светодиод со световодом обеспечивает широкую диаграмму направленности излучения и высокую яркость свечения красным цветом в режиме «Пожар» и мигания зеленым цветом в дежурном режиме при любом рабочем напряжении питания. В случае неисправности (неисправность оптического канала, достижение предела компенсации запыления, неисправность теплового канала или падение окружающей температуры ниже — 30°C) светодиод не мигает.

Датчик дыма ИП 212/101-2М-A1R может работать с устройствами удалённого мониторинга датчиков: UniPing server solution, UniPing v3, NetPing IO v2. Датчик подключается к устройству при помощи четырёх проводного шлейфа, по которому также передаётся питание датчику. В устройстве UniPing показания извещателя соответствуют логическому уровню линии ввода-вывода (IO линии) на странице «ВВОД-ВЫВОД» web-интерфейса.

Информация о подключении датчика указана в документе «Руководство пользователя» на то устройство UniPing, к которому вы подключаете датчик.

Количество подключаемых датчиков ИП 212/101-2М-A1R к одному устройству UniPing ограничивается количеством имеющихся линий ввода-вывода.

Проверка работоспособности извещателя проводится дистанционно (до 6 метров) подачей кодированного сигнала с лазерного тестера ЛТ (приобретается отдельно) на светодиод извещателя. При этом, при отсутствии неисправности, извещатель переходит в режим «Пожар».

Датчик идёт в комплекте с кабелем с наконечниками на концах. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм². Максимально допустимая длина шлейфа 100 метров.

Подключение датчика дыма к устройствам NetPing

UniPing server solution v3/SMS

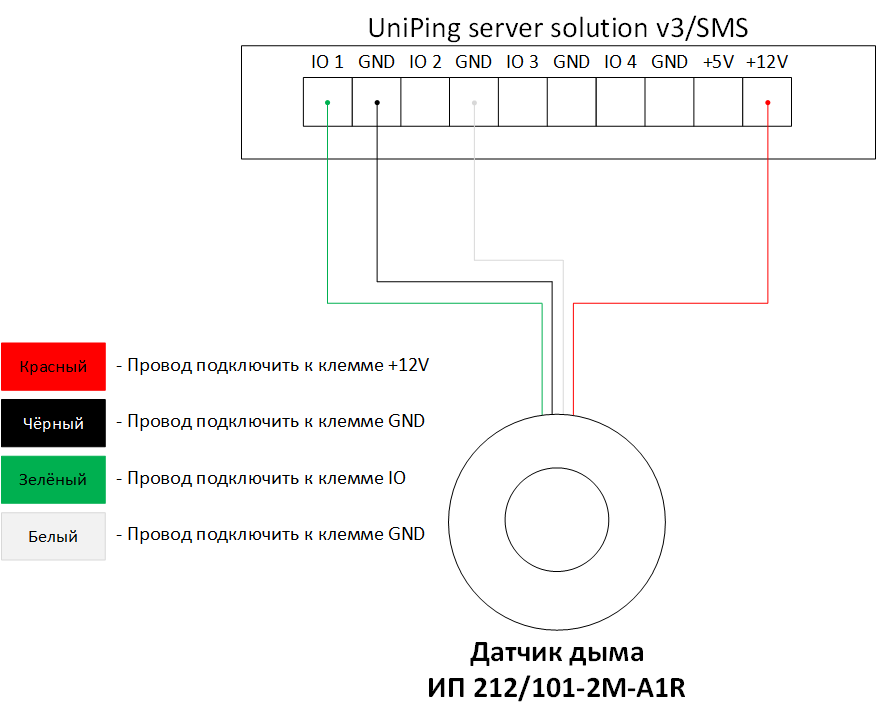

Подключение к IO линии с использованием +12В:

Подключение ИП 212 101-2М-A1R к UniPing server solution v3SMS

UniPing server solution v3

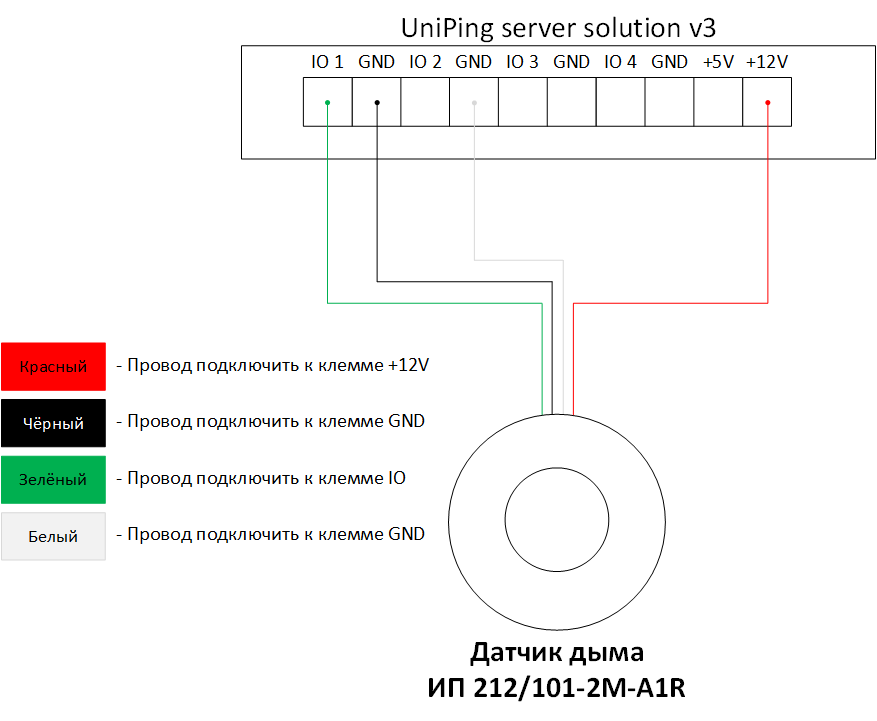

Подключение к IO линии с использованием +12В:

Подключение ИП 212 101-2М-A1R к UniPing server solution v3

UniPing v3

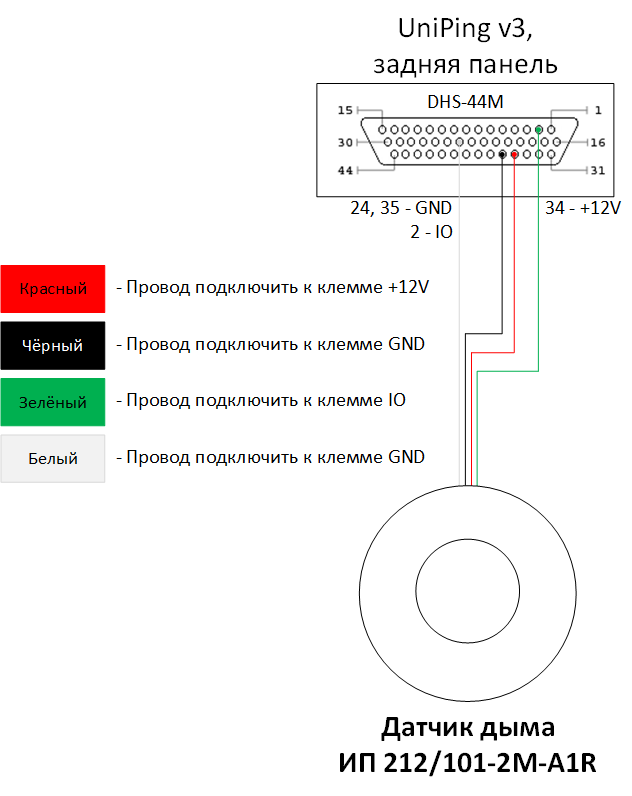

Подключение к IO линии с использованием +12В:

Подключение ИП 212 101-2М-A1R к UniPing v3

NetPing IO v2

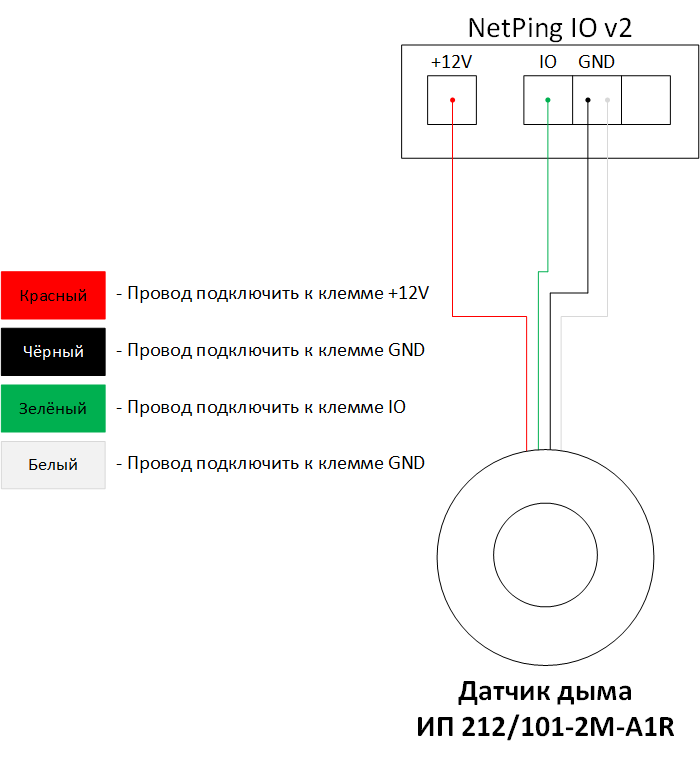

Подключение к IO линии с использованием +12В:

Подключение ИП 212 101-2М-A1R к NetPing IO v2

Спецификация

Физические параметры

Чувствительность извещателя (типовая)	0,12 дБ/м
Инерционность срабатывания	Не более 10 секунд
Температура срабатывания при медленном повышении	58°С
Скорость повышения температуры, при которой срабатывает извещатель	8°С/мин
Допустимый уровень воздействия фоновой освещенности	12000 лк
Допустимая скорость воздушного потока	20 м/сек
Электропитание	8В .. 30В
Номинальный ток в дежурном режиме	Не более 85 мкА
Высота с базой	50 мм
Диаметр извещателя и базы	102 мм.
Вес	145 г.
Диапазон температур	-30°C .. 70°C
Допустимая относительная влажность	до 95% (без конденсации)
Степень защиты оболочки	IP20
Комплект поставки	Датчик с доработанным шлейфом, пакет зип
Длина шлейфа датчика	2 м.
Состояние контактов	Н.З. (нормально закрытые или замкнутые)
